막 설계쟁이가 되신 분들 또는 Auto CAD 사용하는
직종에 종사 하시는분들에게 소소한 팁 공유해드리려 합니다.
업무를 하다보면 고객사 회사 로고나 PDF 파일 또는 이미지 등을
CAD 파일에 삽입 붙여넣기 할 때가 있으실 겁니다.
이때 삽입된 이미지에 테두리 또한 같이 표현이 되는데요..
이 테두리 선은 출력할 때도 표현이 되어요.. ㅜ
나는 선을 숨기고 싶고, 출력 안되었으면 좋겠는데..ㅜ
그래서 삽입 이미지 테두리선 숨기는 방법 및 명령어를 알려드리도록 하겠습니다.
* 이미지를 삽입할 경우 : 명령어 [ imageframe ]
* P D F 를 삽입할 경우 : 명령어 [ pdfframe ]
명령어 창에 imageframe 또는 pdfframe 을 입력하시면
초기 변수값이 1 으로 설정이 되어 있을거에요.
그 변숫값을 0 으로 변경만 해주시면 문제 해결 끝!
조금이라도 더 보기 쉬우시라고 메모장에 적어서 캡처한 이미지를
CAD 에 삽입 붙여 넣기 한 후 출력을 해보았습니다.

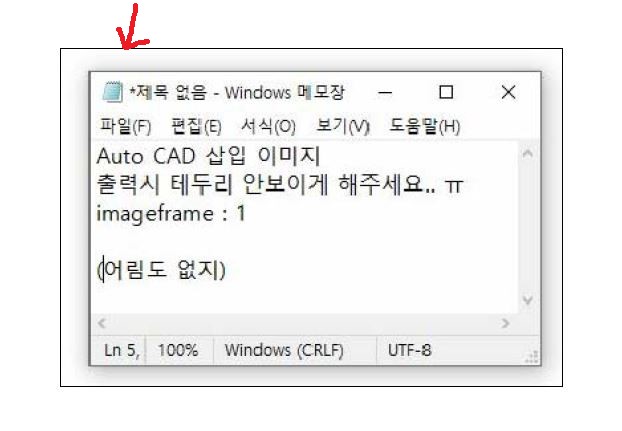

변숫값이 1 일 때는 화살표에 보이다시피 테두리가 출력되는데
변숫값이 0 일 때는 2번째 이미지와 같이 테두리가 출력이 되지 않는 걸 보실 수 있습니다.
이미지를 삽입할 경우와 PDF 를 삽입할 경우만 잘 구분하셔서 명령어 사용하시면 될 거 같습니다.
지금까지 소소한 팁 공유드렸습니다.
